PSP電磁感應加熱安裝原理

國恒所采用的電磁感應熔接方案基于聚能電磁感應加熱技術 的成功開發，其原理是充分利用鋼塑復合壓力管中間層為鋼 的結構特點：中間層鋼優異的導磁性能決定了其對于高速變 化的磁力線有著天然的磁—熱轉化功能(其原理與家用的電磁 爐一致)。方法是先將管材插入管件的承接口（務必確保塑料 表面的清潔），通過電磁感應管材的中間鋼管層發熱，從而 通過熱傳導原理使管材管件完美熔融在一起。

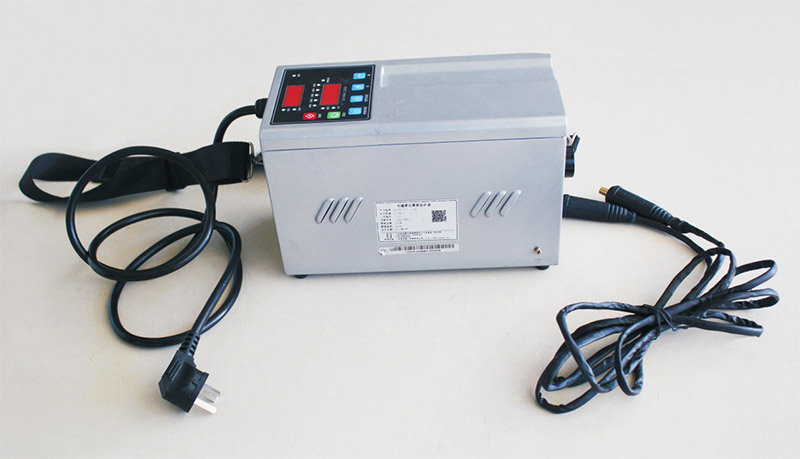

原創EIH技術

國內第一款聚能電磁感應加熱器，于2012年定型生產。采用 多級諧振輸出技術。第一次無強制冷卻系統解決低電感線圈電 熱可靠轉換的問題。配合國恒第一代EIH雙熱熔管件，開啟了 PSP鋼塑復合壓力管電磁感應加熱安裝新時代。?

新技術剛面世時，曾遭受眾多非議與抵制，但無疑，PSP鋼塑 復合壓力管長期以來難于解決的安裝問題因電磁感應加熱技術 的提出及聚能技術的成功開發獲得了終極解決方案，從而我們 也看到，雨后春筍盤的新廠家涌現，PSP鋼塑復合壓力管正在 成為市場的主流產品。而電磁感應熔接已經成為PSP鋼塑復合 壓力管的主流安裝方式。?

本技術的成功開發，作為原創技術提供了基本原理，為追隨者 提供了理論支撐。?

國恒新一代焊機技術相對第一代，仍然保持原有的設計原理， 但在電路本身尤其在電源控制技術與追蹤技術方面，已不可同 日而語。配合帶有彈力襯套的EIH雙熱熔管件，大幅度提高了 安裝的可靠性與安全性。

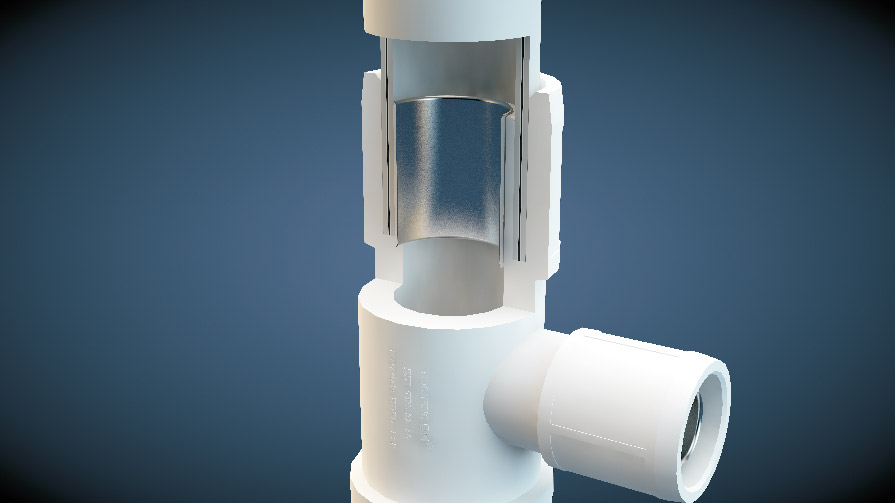

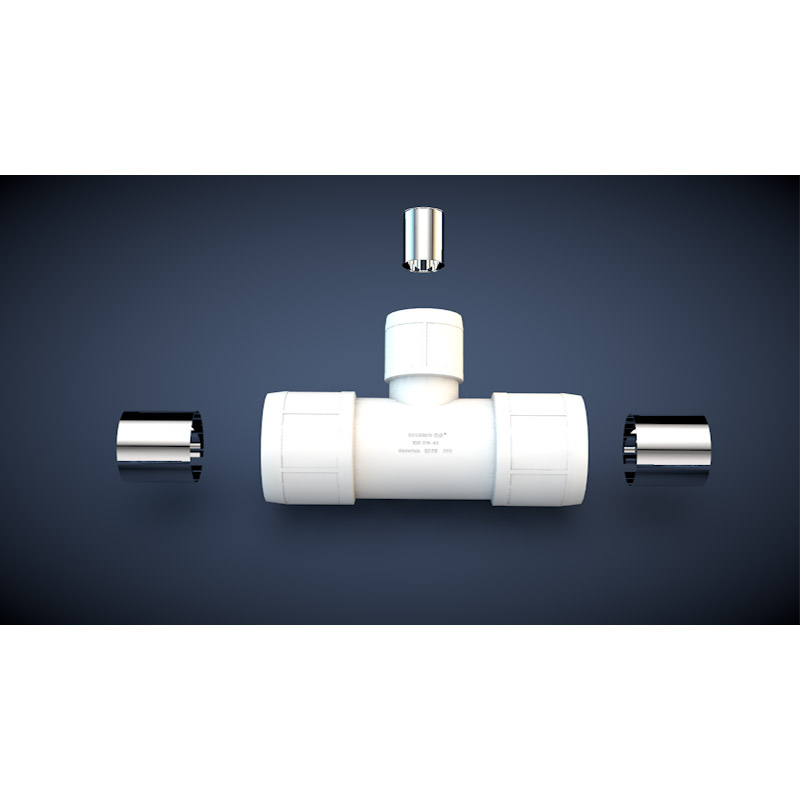

不銹鋼彈力襯套--雙熱熔管件電磁感應熔接技術核心

國恒的優勢在于：我們是國內（或許全球）第一家開展電磁感應加熱技術應 用于鋼塑復合管與雙熱熔管件的熔接研究的企業，也是第一家成功開發便攜功能的聚能感應加熱器的企業，在聚能感應技術及電磁感應熔接型雙熱熔管 件結構設計方面擁有五項專利（一項發明,四項實用新型），我們擁有一支由 多名碩士組成的開發團隊，在電磁電路開發、聚能感應技術方面具有持續的 改進與開發的能力，而事實上長期的從業經驗，我們幾乎提供了PSP鋼塑復 合壓管從管材制造、安裝技術（EIH）、EIH雙熱熔管件設計方面的絕大部分 原創技術。?

配合國恒帶彈力襯套的EIH雙熱熔管件，從原理上解決了PSP鋼塑復合壓力管 長期以來的安裝技術短板。從而令該技術真正具有廣泛且可行的適應性。

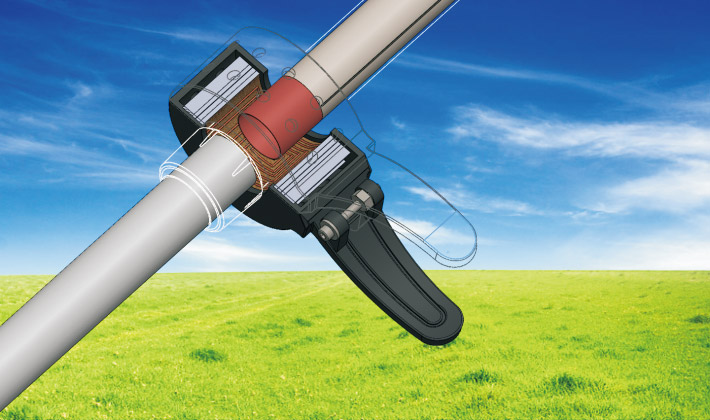

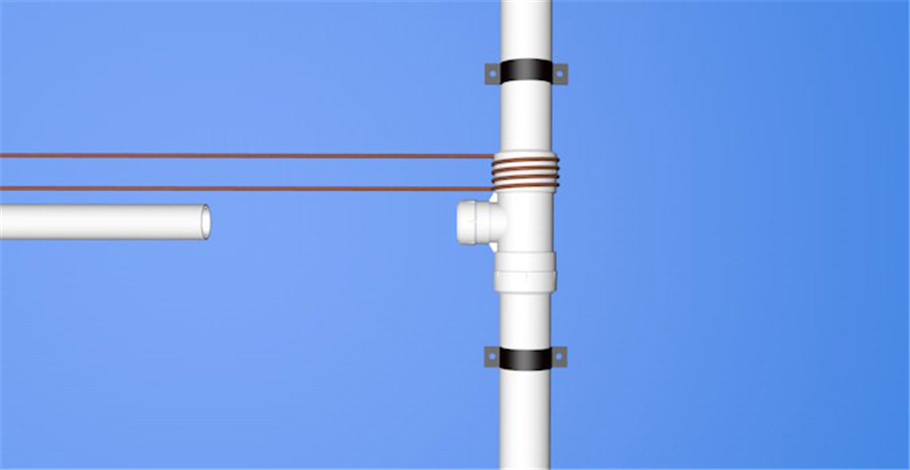

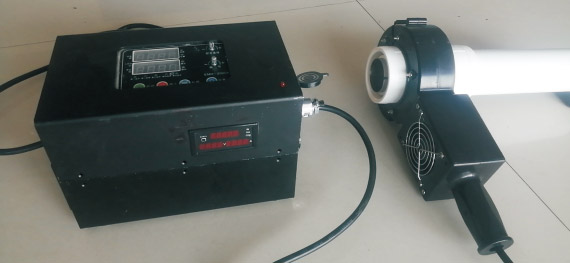

EIH夾具型線圈安裝示意

國恒聚能感應加熱器在加熱熔接PSP鋼塑復合壓力管時遵循一個基本原則： 即采用開—停—開的間隙性加熱方式或高功率—低功率—較高功率……類似的加熱原理。這種方式是使鋼管層受熱處于可控狀態。安裝過電熔管件的技 術人員都知道，如果長時間大功率加熱可能出現“噴漿”的情況，這種情況 就是塑料受熱嚴重而導致的水化（即塑料裂解），所以至少對于大口徑管道， 間隙性加熱是必須遵循的基本原理。

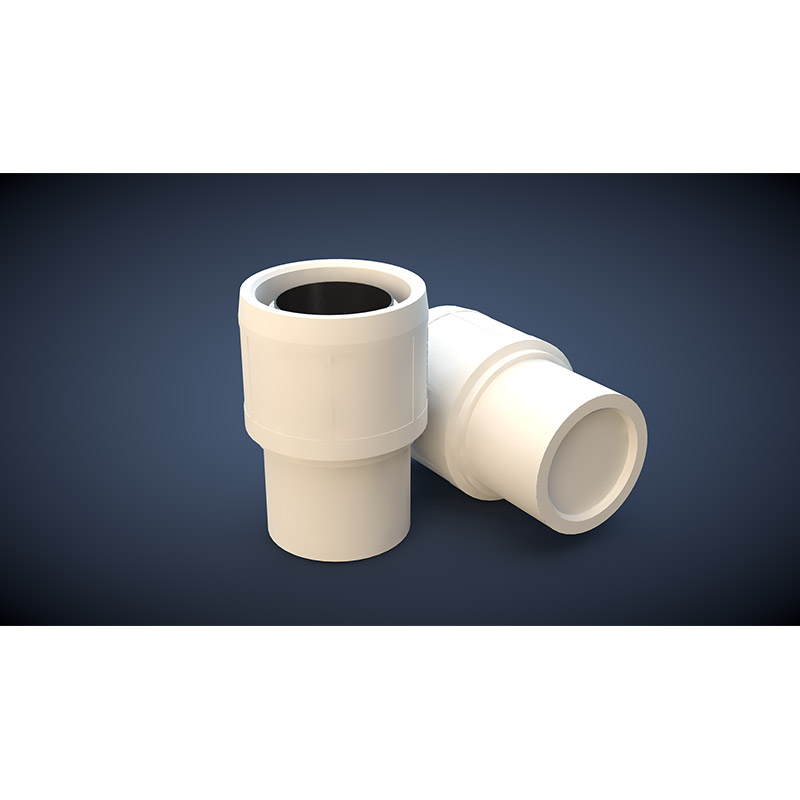

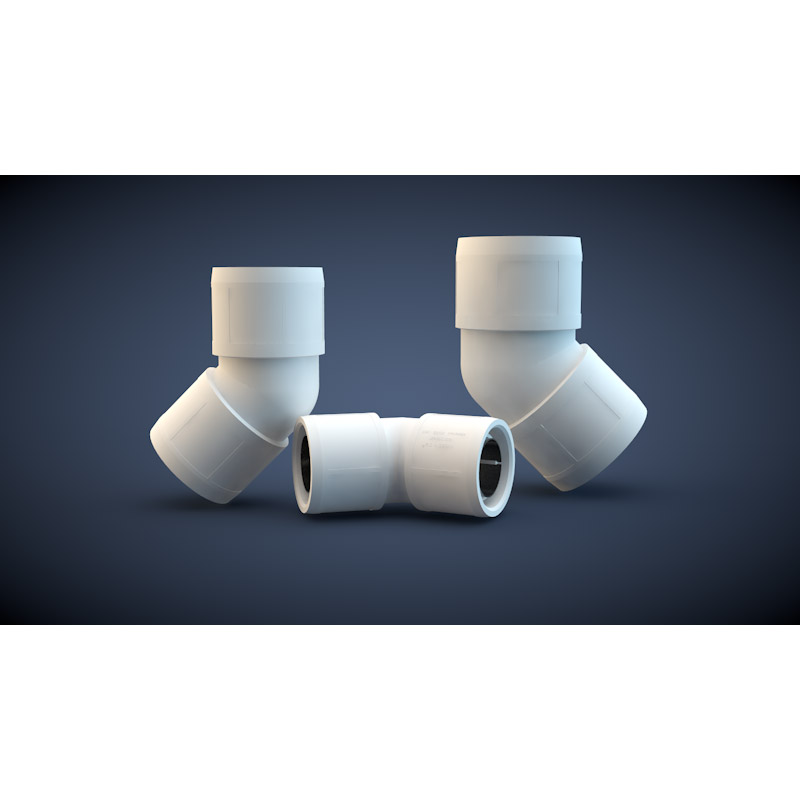

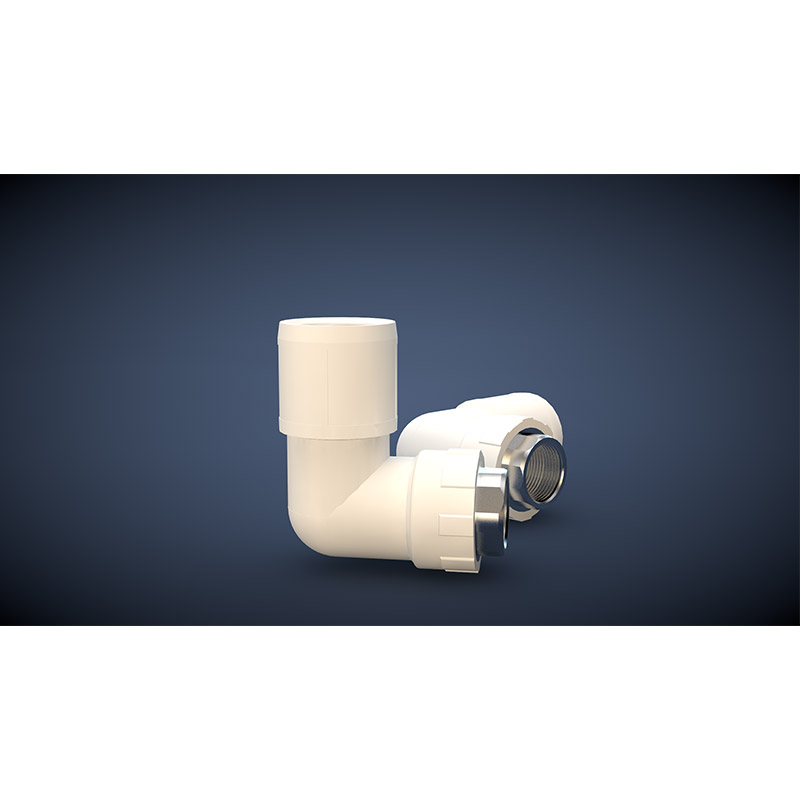

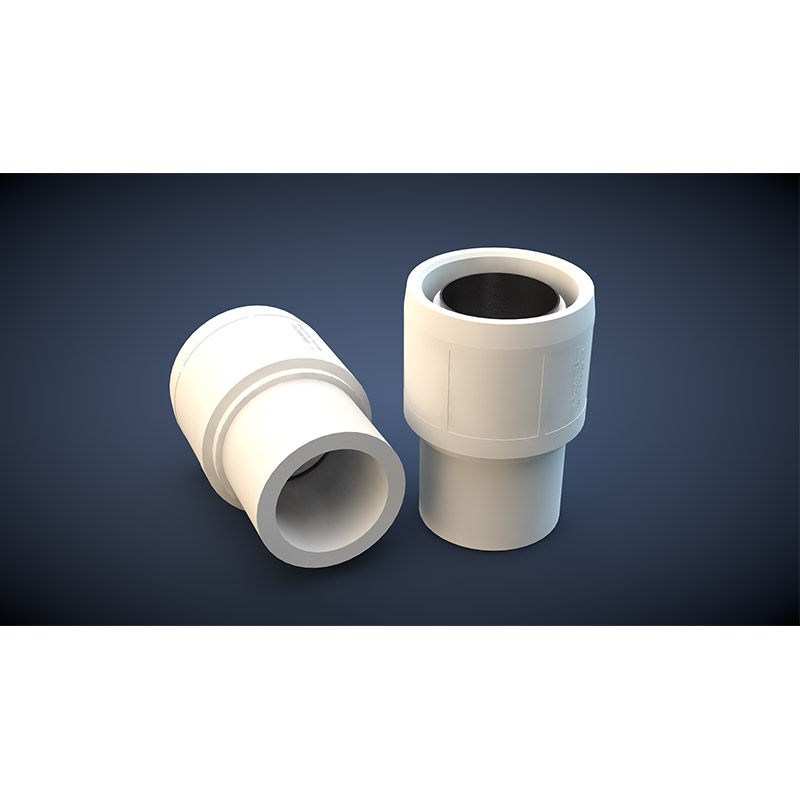

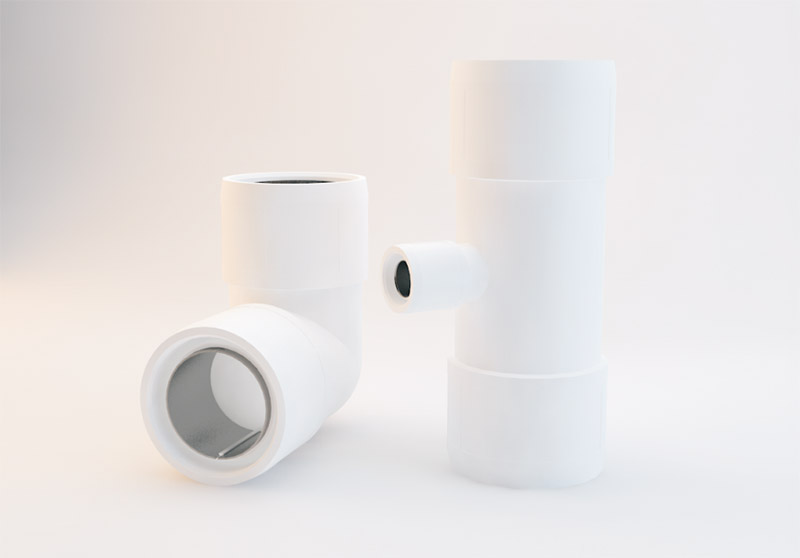

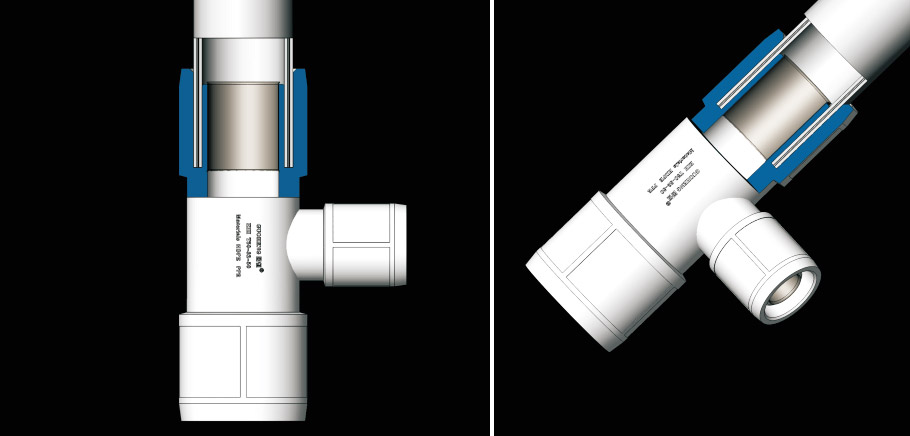

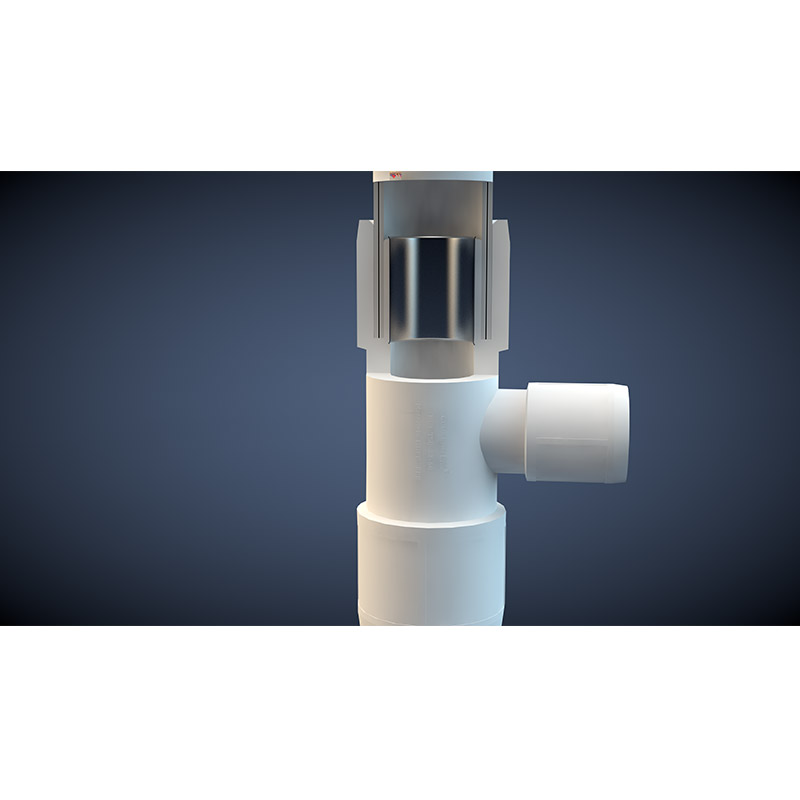

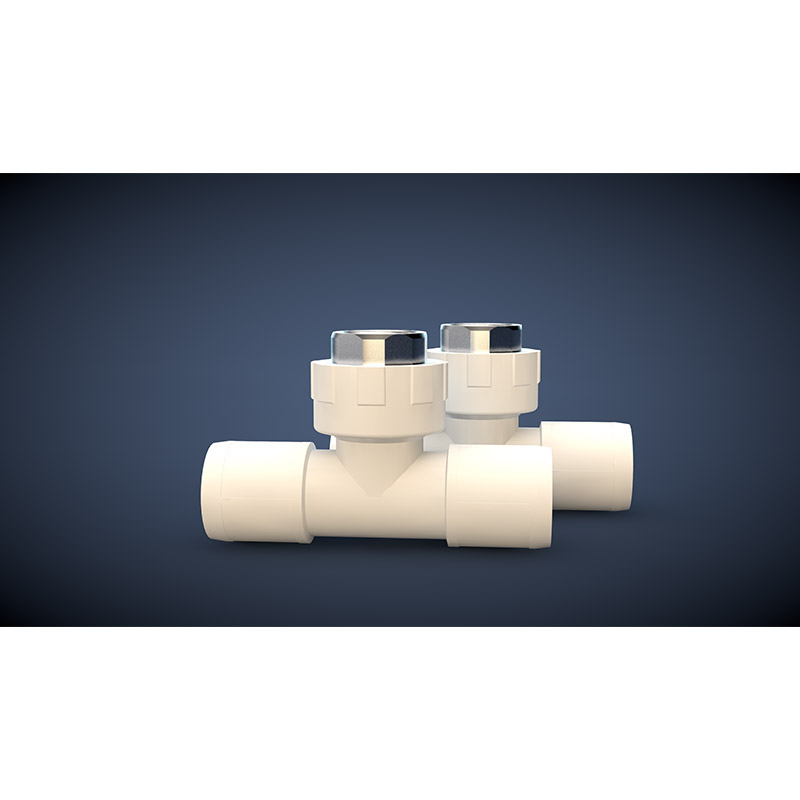

帶彈力襯套的電磁感應加熱型（EIH）雙熱熔管件

國恒團隊于2010年起開始著手電磁感應熔接型雙熱熔管件及相關技術的開發研究。于2012年成功開發全球首款聚能電磁感應加熱器，當年成功開發了國內首創的電 磁聚能技術，并成功設計了EIH（電磁感應加熱型）雙熱熔管件。?

電磁感應熔接是利用PSP鋼塑復合壓力管中間層鋼作為發熱體，將熱量向兩個方向 的塑料（內外壁塑料）傳遞，這種方式首先必須確保管道的內外壁塑料首先處于 熔融，并帶動管件承插口與之貼合的塑料層熔融。?

我們知道，塑料之間粘合的強度由三個關鍵因素決定：溫度，時間，壓力。由此， 電磁感應熔接型雙熱熔管件的結構設計至少需要考慮以上的問題。 1、熔接效果的判斷——通過管件端口塑料尤其是與管件端口接近的管材的外壁塑 料的熔融程度況來判斷安裝效果。?

2、插口塑料與承口塑料的熱熔時間差——插口應先于承口內壁塑料與管材熔合， 這樣更易于判斷熔接效果并事實取得更好的安裝可靠性。所以結構設計上插口要 低于承口，且在端部有一個明顯且較大數據的倒角，利于端部塑料更有效地粘合。?

3、如果電磁感應熔接焊機起到的作用是解決的是溫度、時間兩個因素，那么彈力 襯套起到的作用就是壓力。事實上，我們清晰的認識，任何結構設計必須搞清應 用原理，由此，至少在較大口徑的管件結構設計上，彈力補套是產品應用成功的核心。

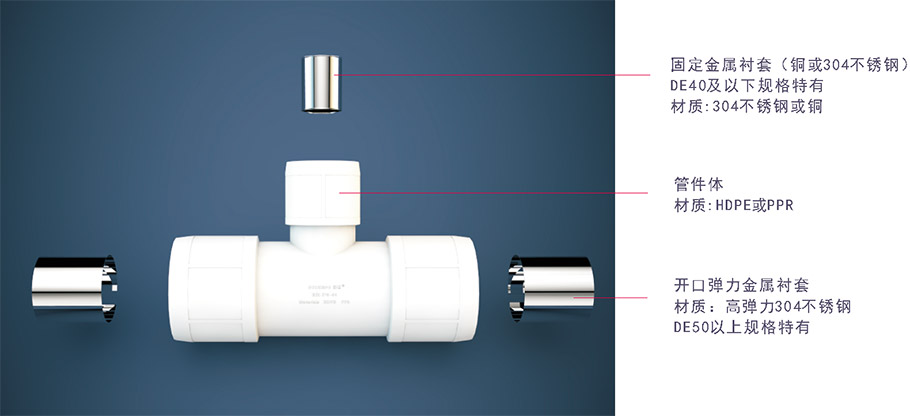

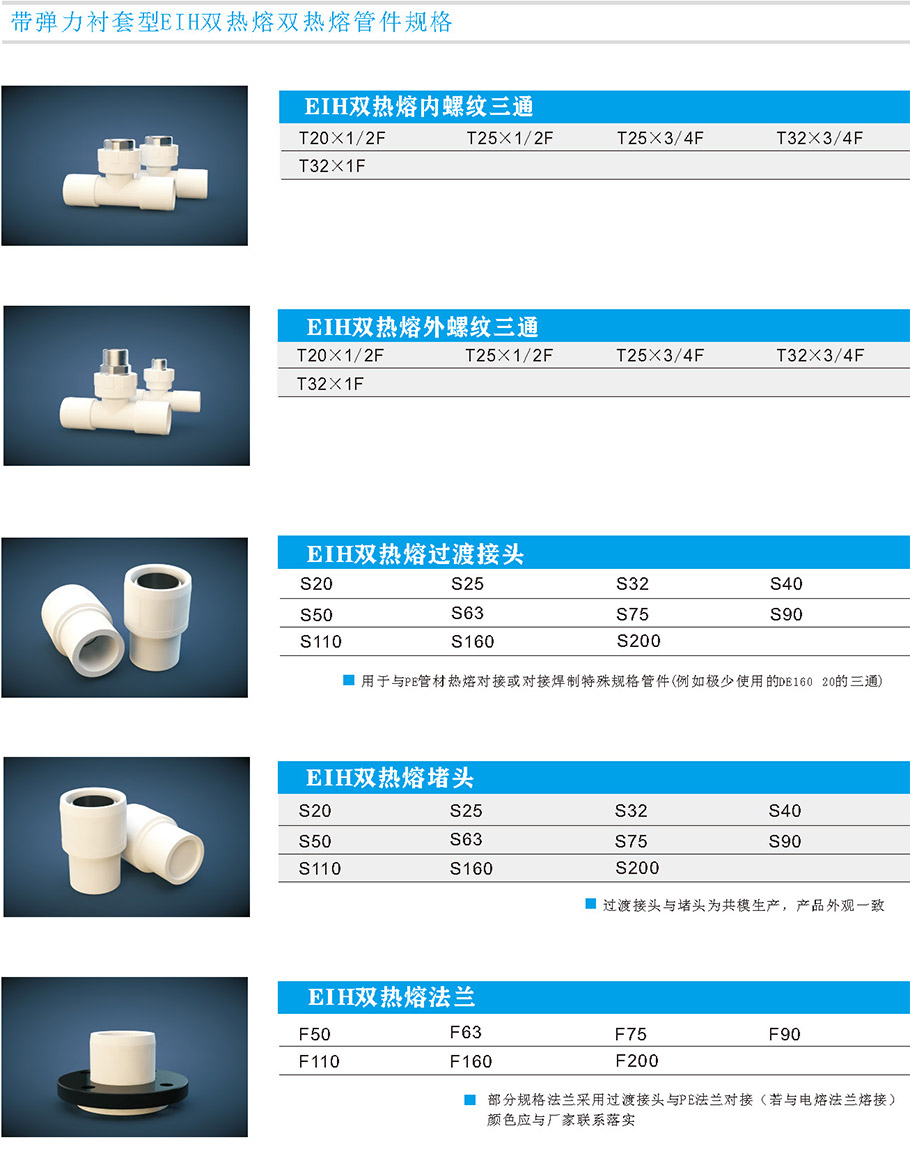

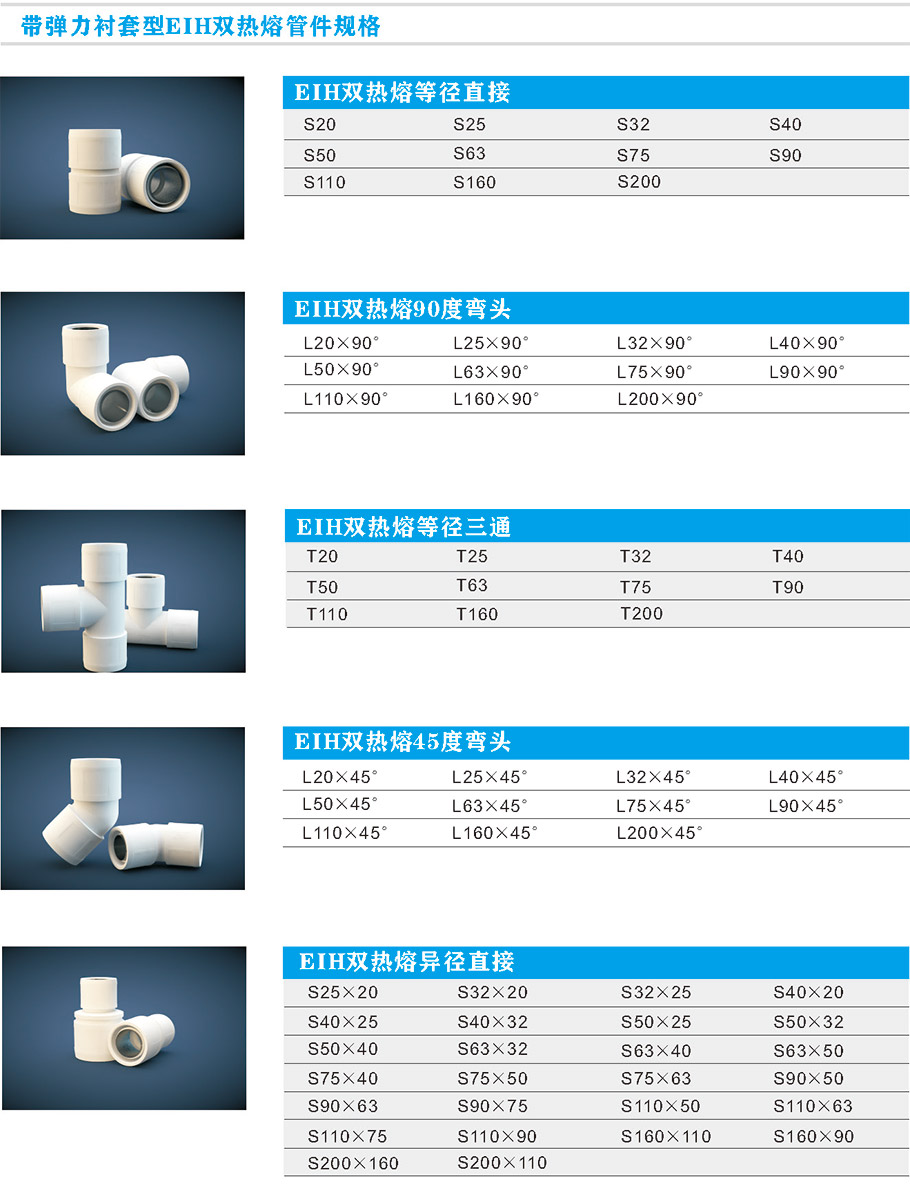

帶彈力襯套型電磁感應加熱型（EIH）雙熱熔管件說明

主要優點：

1、與傳統采用模頭加熱再承插的雙熱熔管件相比，電磁熔接結構的雙熱 熔管件在管件的承插口都有相應的結構變化，一是加入了開口金屬?gòu)椓σr 套，二是加入了觀察口裝置，以及與電磁熔接有關的插口結構，在安裝過 程中能夠保證安裝結果的穩定統一。

2、采用先承插后電磁感應熔接的方式，省時省力，能夠一定程度上降低 安裝成本。

3、易于判斷安裝效果。通過管材外壁塑料與管件承口塑料的熔合情況可 以肉眼判斷安裝的效果。因?yàn)椴蹇诟叨鹊陀诔锌冢援?dāng)承口與管材外壁 已熔合成功時，插口與管材內壁塑料的熔合完全成功。

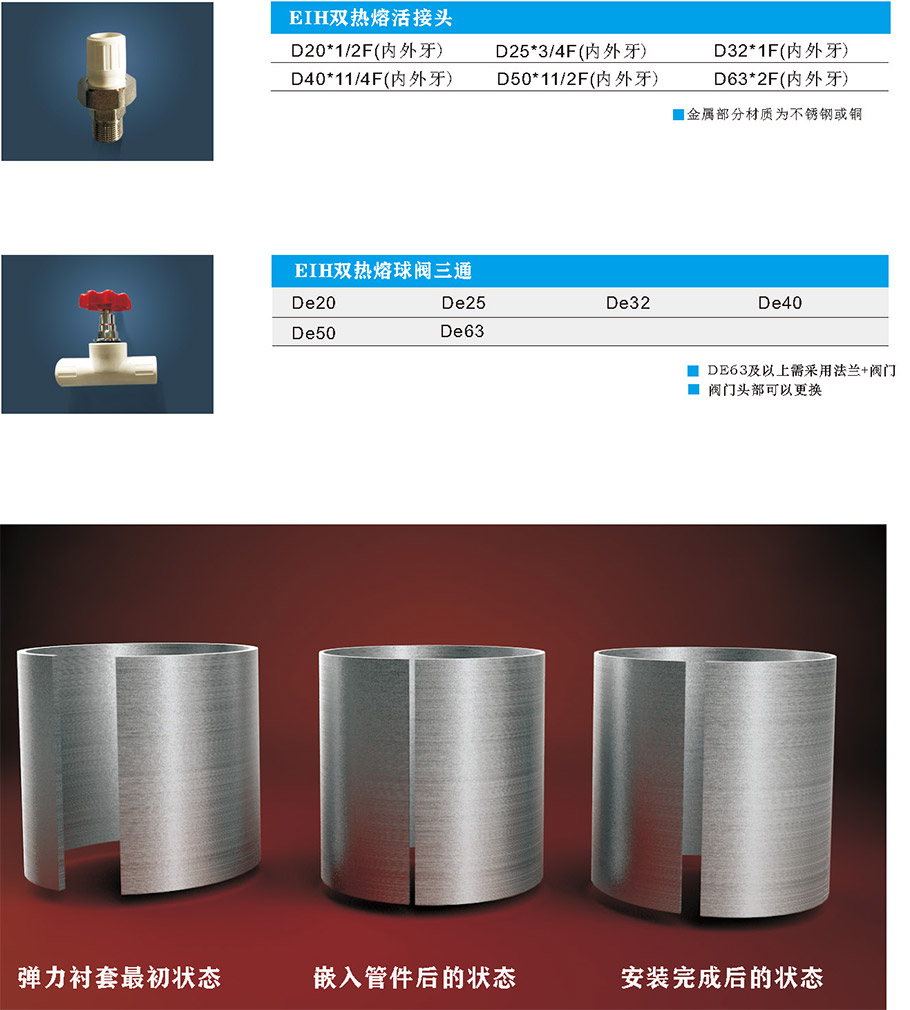

4、開口彈力金屬襯套能夠阻止插口塑料流動造成的管道堵塞，同時產生 的外張力能夠?qū)⒉蹇谒芰吓c管材內壁塑料完全擠緊，熔接安全性大幅提高。

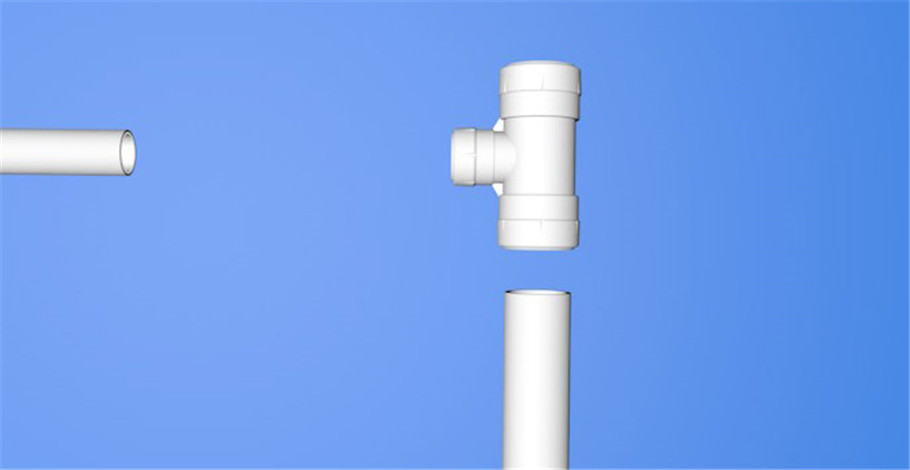

1.管材切割、管材端口修整平齊

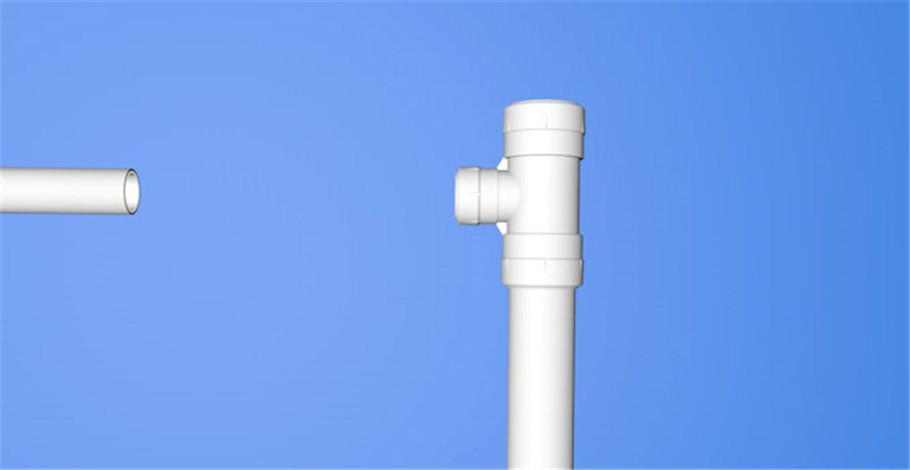

2.管材與管件承插（并確保承插到位）

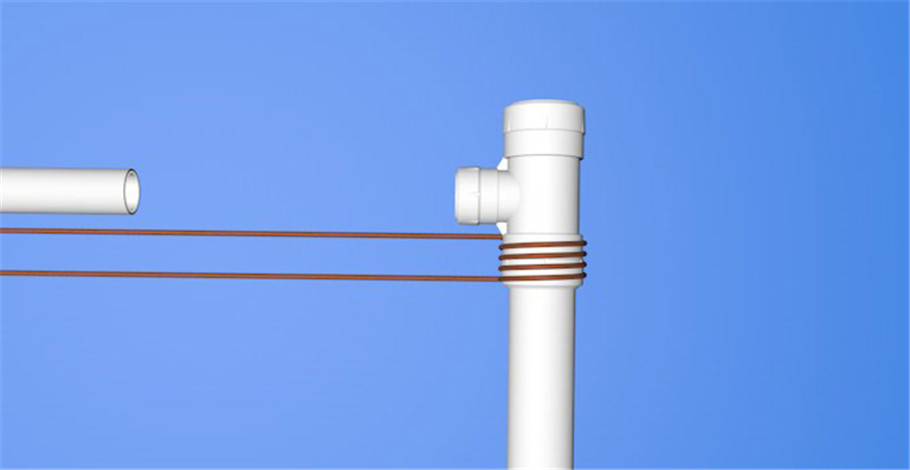

3.實施電磁感應加熱熔接（有繞線，開口感應夾具及固定線圈三種模式），熔接成功后等待其完全冷卻。在等待過程中盡可能避免移動管材。

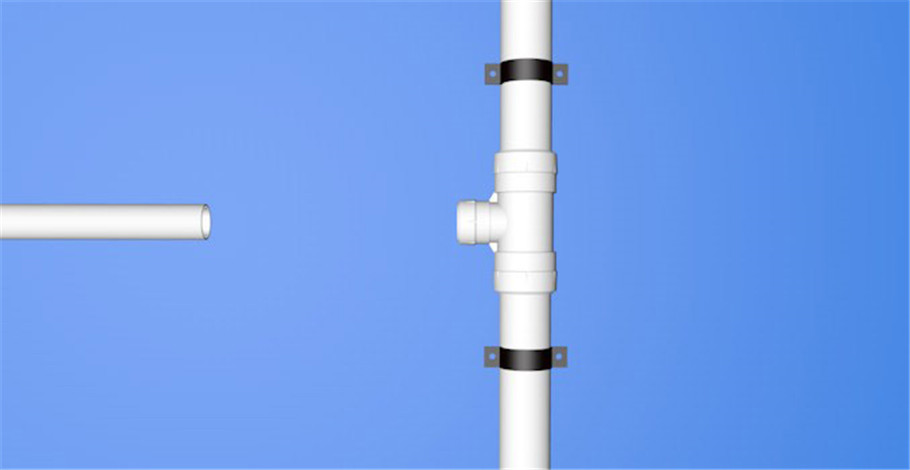

4.另一端插入管材，可能的情況下進行扶正固定。

5.實施電磁感應加熱熔接（有繞線，開口感應夾具及固定線圈三種模式），熔接成功后等待其完全冷卻。在等待過程中盡可能避免移動管材。

6.繼續下一端口安裝。
